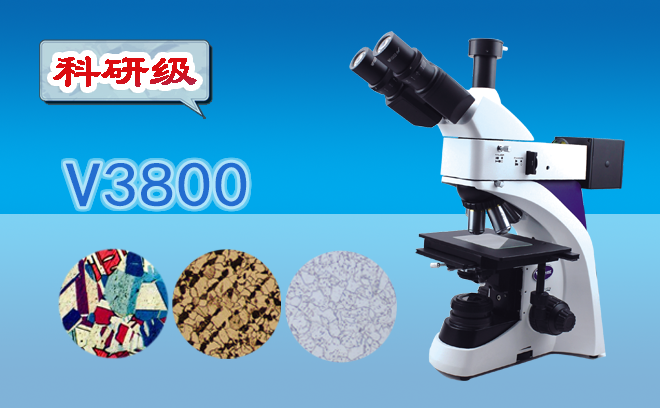

金相顯微鏡作為半導體制造中關鍵的微觀表征工具，通過光學成像與圖像分析技術，可**解析硅片、芯片封裝及金屬互連結構的微觀特征。

1. 晶圓表面缺陷與質量評估

表面缺陷檢測：金相顯微鏡可直觀識別晶圓表面的劃痕、凹坑、顆粒污染、腐蝕痕跡等缺陷。例如，在硅片切割、拋光工藝中，通過暗場照明模式可高效捕捉微米級劃痕，為工藝優化提供依據。

表面粗糙度量化：結合圖像處理軟件，可計算晶圓表面的算術平均粗糙度（Sa）、均方根粗糙度（Sq）等參數，評估化學機械拋光（CMP）工藝的均勻性。

晶圓邊緣質量：對晶圓邊緣的崩邊、裂紋、倒角尺寸進行精確測量，確保后續封裝工藝的可靠性。

2. 金屬互連層與薄膜結構分析

金屬層厚度與均勻性：通過明場/暗場成像模式，可測量鋁、銅等金屬互連層的厚度分布，評估電鍍或濺射工藝的均勻性。例如，銅互連層中的空洞、裂紋等缺陷可通過偏光模式增強對比度進行識別。

薄膜應力與剝離現象：金相顯微鏡可觀測薄膜與基底之間的界面剝離、起泡現象，結合圖像分析量化剝離面積，為薄膜沉積工藝優化提供數據支持。

層間對準與套刻精度：在多層金屬化結構中，可測量不同金屬層之間的對準偏差，評估光刻工藝的套刻精度。

3. 封裝結構與可靠性分析

芯片封裝缺陷：對封裝材料（如環氧樹脂、硅膠）中的氣泡、裂紋、分層等缺陷進行可視化檢測，評估封裝工藝的可靠性。例如，通過透射光照明可清晰識別封裝體內部的空洞或填充不良區域。

焊點質量評估：在倒裝芯片封裝中，金相顯微鏡可觀測焊點的形狀、尺寸、潤濕角及界面反應層（如IMC層）的厚度，評估焊接工藝的穩定性。

熱管理結構分析：對散熱片、熱界面材料（TIM）的表面形貌、接觸界面進行表征，評估熱管理設計的有效性。

4. 材料相與顯微組織演變

晶體結構與相分布：通過偏光顯微鏡模式，可識別硅、鍺等半導體材料的晶體取向、晶界結構及相變過程。例如，在硅基材料中，可觀測到單晶硅、多晶硅的晶粒尺寸分布及晶界特征。

熱處理效應：在退火、擴散等熱處理工藝中，可追蹤材料顯微組織的演變（如晶粒長大、析出相形成），為工藝參數優化提供依據。

腐蝕與蝕刻形貌：對濕法腐蝕、干法蝕刻后的表面形貌進行表征，評估蝕刻速率、選擇比及表面粗糙度。

5. 特殊模式與跨工藝關聯分析

三維重構與立體成像：通過多角度圖像采集與三維重構算法，可實現復雜結構（如TSV通孔、三維堆疊芯片）的立體形貌可視化，量化其尺寸、深度及側壁粗糙度。

熒光與偏光模式聯用：結合熒光標記技術，可定位半導體材料中的缺陷或雜質；偏光模式則可區分各向異性材料（如單晶硅）的晶向差異。

綜上，金相顯微鏡通過多模式、多參數的協同觀測，為半導體行業的晶圓制造、芯片封裝、材料研發提供了從表面形貌到內部結構的全維度解決方案。其核心優勢在于非破壞性觀測、快速成像、成本效益高，是推動半導體技術進步的關鍵表征工具。
