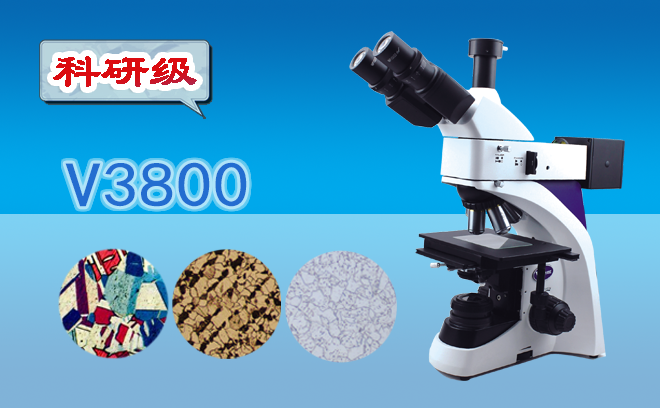

金相顯微鏡作為材料顯微分析的經典工具，在電子制造領域扮演著“微觀質檢員”的角色。其通過光學放大與顯微組織成像，可揭示電子元件中材料的微觀結構特征與潛在缺陷，為工藝優化與質量控制提供關鍵依據。本文聚焦電子制造場景，解析金相顯微鏡可觀察的獨特細節。

一、焊點微觀結構的“質量溯源”

在電子封裝中，焊點的可靠性直接影響器件壽命。金相顯微鏡可清晰呈現焊點的顯微組織特征，如焊錫與基材的界面結合狀態、金屬間化合物（IMC）的分布與厚度、焊點內部的孔洞或裂紋等缺陷。例如，通過觀察焊點橫截面的晶粒排列與相分布，可判斷焊接工藝參數（如溫度、時間）是否合理，識別因熱應力導致的微裂紋或因潤濕不良產生的空洞，為焊點失效分析提供直觀證據。

二、電路板層間結構的“層析成像”

多層電路板（PCB）的層間對準精度與介質材料均勻性是影響信號完整性的關鍵因素。金相顯微鏡通過制備電路板橫截面樣品，可逐層解析層間介質（如環氧樹脂、玻璃纖維）的分布、導通孔（Via）的內壁質量、銅箔與基材的結合界面等細節。這種“層析式”觀察能力可揭示層間虛焊、介質材料分層、銅箔厚度不均勻等隱性缺陷，為電路板工藝優化提供微觀視角。

三、金屬鍍層與薄膜的“均勻性評估”

電子制造中常涉及金屬鍍層（如銅、金、鎳）或功能性薄膜（如導電膜、絕緣膜）的制備。金相顯微鏡通過明場、暗場或偏振光模式，可評估鍍層或薄膜的厚度均勻性、表面粗糙度、晶粒尺寸分布及是否存在局部脫落或氧化現象。例如，在芯片鍵合區，通過觀察鍍金層的晶粒細化程度與孔隙率，可評估其導電性能與耐腐蝕性，為鍍層工藝參數調整提供依據。

四、材料相變與失效的“動態追蹤”

電子元件在服役過程中可能經歷熱應力、電遷移或環境腐蝕等作用，導致材料相變或失效。金相顯微鏡可結合原位加熱/冷卻裝置，動態觀察材料在溫度變化過程中的組織演變，如金屬的再結晶、相變溫度點、腐蝕產物的形成過程等。這種動態追蹤能力可揭示材料失效的微觀機制，例如因熱膨脹系數不匹配導致的界面開裂，或因電遷移引起的金屬導線空洞化，為器件可靠性設計提供實驗支撐。

五、宏觀形貌與微觀缺陷的“關聯分析”

金相顯微鏡的優勢之一在于其能夠同時捕捉樣品的宏觀形貌與微觀細節，實現“從整體到局部”的關聯分析。例如，在觀察芯片封裝體時，可先通過低倍鏡掃描整體結構（如封裝體邊緣、引腳分布），再切換高倍鏡聚焦于特定區域（如芯片與基板的連接界面），識別宏觀裂紋是否由微觀缺陷（如微孔洞、夾雜物）引發。這種多尺度觀察能力為失效分析提供了系統性的診斷思路。

金相顯微鏡在電子制造領域中的價值，體現在其對材料顯微組織與缺陷的“可視化”能力。通過焊點質量溯源、層間結構解析、鍍層均勻性評估、材料相變追蹤及宏觀-微觀關聯分析，金相顯微鏡為電子元件的工藝優化、質量控制與失效研究提供了不可替代的微觀視角。其應用不**于傳統金屬材料，還可擴展至復合材料、陶瓷基板等新興電子材料，為電子制造的精密化與可靠性提升提供堅實的技術支撐。
